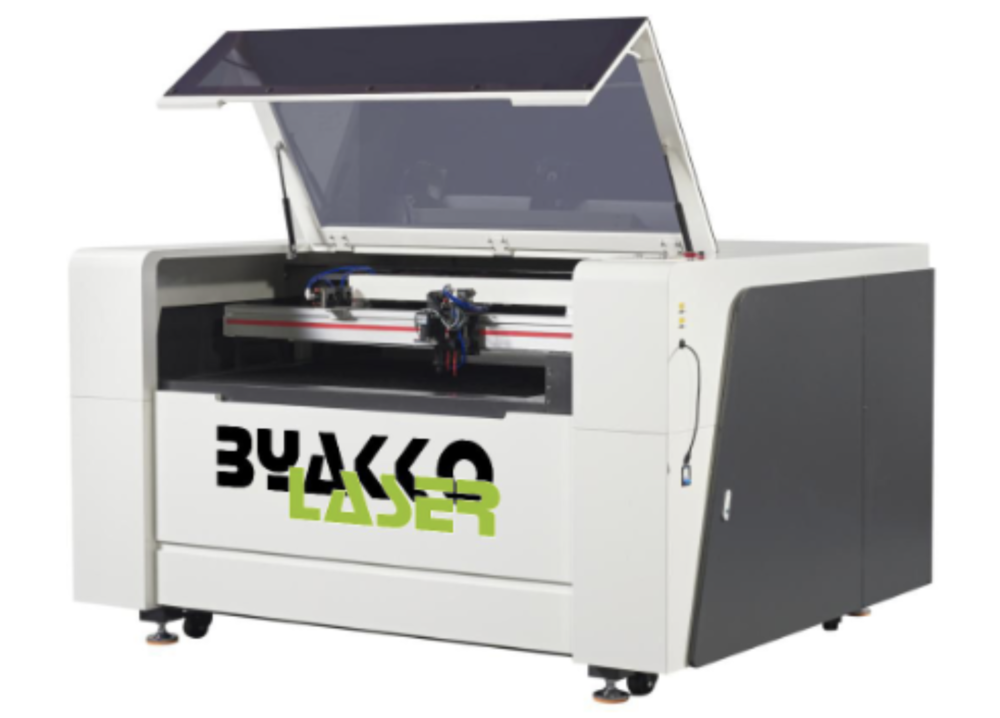

Byakko Láser S1610
L1610 con husillo de bolas
◆Alta precisión, excelente relación costo-beneficio y amplio rango de aplicaciones
◆Solución de corte de precisión con láser CO2 no metálico de 300W / 500W
◆La máquina de corte láser modelo 1610S ha sido desarrollada para satisfacer las necesidades de corte de alta precisión de los clientes.
◆ Diseño profesional, estructura optimizada y apariencia estética
La estructura está reforzada, fabricada con tubos cuadrados de 100 mm soldados, y tratada mediante procesos de envejecimiento por vibración y envejecimiento natural, lo que garantiza una gran estabilidad.
◆ Componentes moldeados con alta precisión que aseguran una estructura mecánica robusta y estable
Movimiento de control numérico estable, alta velocidad y precisión. No requiere ajustes frecuentes, lo que permite un funcionamiento prolongado sin pérdida de precisión de corte.
◆ Diseño de trayectoria láser constante, con estructura exclusiva
Este diseño reduce significativamente la desviación del haz, ofreciendo alta estabilidad y fácil ajuste. Los componentes ópticos incluyen espejos y lentes de enfoque importados de la más alta calidad, con máxima reflectividad y transmisión, logrando un punto láser más pequeño y una mayor capacidad de corte.
◆Solución de corte de precisión con láser CO2 no metálico de 300W / 500W
◆La máquina de corte láser modelo 1610S ha sido desarrollada para satisfacer las necesidades de corte de alta precisión de los clientes.
◆ Diseño profesional, estructura optimizada y apariencia estética
La estructura está reforzada, fabricada con tubos cuadrados de 100 mm soldados, y tratada mediante procesos de envejecimiento por vibración y envejecimiento natural, lo que garantiza una gran estabilidad.
◆ Componentes moldeados con alta precisión que aseguran una estructura mecánica robusta y estable
Movimiento de control numérico estable, alta velocidad y precisión. No requiere ajustes frecuentes, lo que permite un funcionamiento prolongado sin pérdida de precisión de corte.
◆ Diseño de trayectoria láser constante, con estructura exclusiva
Este diseño reduce significativamente la desviación del haz, ofreciendo alta estabilidad y fácil ajuste. Los componentes ópticos incluyen espejos y lentes de enfoque importados de la más alta calidad, con máxima reflectividad y transmisión, logrando un punto láser más pequeño y una mayor capacidad de corte.
Sistema de transmisión
Módulo de husillo de bolas de precisión en el eje X, un accesorio patentado de última generación.
Husillo de bolas unilateral en el eje Y, accionado por servomotor, que en conjunto conforman el sistema de transmisión de la máquina.
Proporciona una precisión mecánica y de corte excepcionales.
Trayectoria de láser constante
Diseño de trayectoria constante que incorpora un tercer y cuarto espejo (total de cinco), los cuales se mueven con el cabezal láser para mantener invariable la longitud del recorrido del haz, garantizando una potencia óptima.
Sistema de enfriamiento por agua para los espejos.
Cada espejo está equipado con un dispositivo de enfriamiento conectado a un sistema de refrigeración por agua en circuito cerrado, que previene el sobrecalentamiento y mejora la estabilidad de salida del láser.Sistema de protección contra incendios, autoenfoque y cámara CCD
Husillo de bolas unilateral en el eje Y, accionado por servomotor, que en conjunto conforman el sistema de transmisión de la máquina.
Proporciona una precisión mecánica y de corte excepcionales.
Trayectoria de láser constante
Diseño de trayectoria constante que incorpora un tercer y cuarto espejo (total de cinco), los cuales se mueven con el cabezal láser para mantener invariable la longitud del recorrido del haz, garantizando una potencia óptima.
Sistema de enfriamiento por agua para los espejos.
Cada espejo está equipado con un dispositivo de enfriamiento conectado a un sistema de refrigeración por agua en circuito cerrado, que previene el sobrecalentamiento y mejora la estabilidad de salida del láser.Sistema de protección contra incendios, autoenfoque y cámara CCD
Sistema de protección contra incendios que mejora la seguridad operativa.
Módulo inteligente de detección automática de llamas en el material, que optimiza la eficiencia de corte y minimiza los efectos del fuego y el humo.
Sonda de autoenfoque que permite ajustar el foco automáticamente con un solo botón.
Sistema de cámara CCD con función de detección de bordes, ampliando el rango de aplicaciones.
Especificaciones técnicas | Modelo: 1610S
Tipo de láser: Tubo láser CO2 sellado
Dimensiones de la máquina: 2.115 x 1.730 × 1.210 mm
Peso neto: 700 kg
Potencia del láser: 100W/130W/150W/300W/500W
Sistema de transmisión: Servo + husillo de bolas
Velocidad de corte: 1-150 mm/s
Precisión de posicionamiento: ≤ ±0,05 mm
Método de posicionamiento: Posicionamiento con detección de bordes por cámara CCD
Área de trabajo (XY): 1600 mm x 1000 mm
Sistema de enfriamiento: Refrigeración por agua con protección automática
Voltaje de operación: AC 110-220V ±10%, 50-60 Hz
Tipo de mesa de trabajo: De cuchillas o tipo panal
Condiciones ambientales: Temperatura: 0-45 °C | Humedad: 5%-95% (sin condensación)
